Od kusu oceľového plechu po celý rám vozidla: Aké dôležité sú automobilové lisovacie diely?

Vo výrobnom procese automobilu je často pravdepodobnejšie, že pozornosť spotrebiteľov pritiahne motor, trojelektrický systém a inteligentný kokpit, ale to, čo skutočne určuje, či má auto silné kosti a stabilný základ, sú zdanlivo nenápadné lisované časti auta. Počnúc počiatočným oceľovým plechom, cez lisovanie, tvarovanie, spojenie a montáž sa nakoniec skonštruuje bezpečnostný rám a konštrukčný základ celého vozidla. Dá sa povedať, že bez kvalitných automobilových lisovacích dielov nie je možné dosiahnuť úplnú bezpečnosť, kvalitu a výkon vozidla v pravom slova zmysle.

1. Čo sú to automotive lisovacie diely ?

Vo výrobe automobilov sú lisovacie diely pre automobily jedným zo základov výroby vozidiel. Či už ide o štruktúru karosérie, bezpečnostný výkon, kvalitu vzhľadu a presnosť montáže, všetky úzko súvisia s lisovanými dielmi. Aj keď sú často skryté vo vnútri karosérie auta a nie sú ľahko viditeľné pre spotrebiteľov, zohrávajú dôležitú úlohu ako „kostra auta“. Pochopenie toho, čo sú automobilové lisovacie diely, vám pomôže získať komplexnejšie pochopenie základnej logiky výroby automobilov.

(1) Definícia automobilových lisovacích dielov
Automobilové lisovacie diely sa týkajú automobilových dielov, ktoré sú vyrobené z kovových plechov (ako sú oceľové plechy, hliníkové dosky atď.) ako suroviny a spracované dierovaním, ťahaním, ohýbaním, obrubovaním, tvarovaním a inými procesmi pomocou lisovacieho zariadenia a foriem. Tento typ dielov sa vyznačuje vysokou rozmerovou presnosťou, stabilnou pevnosťou a je vhodný pre sériovú výrobu. Je to jeden z najpoužívanejších typov dielov v automobilovom priemysle.

Pri výrobe vozidiel sa lisovacie diely sústreďujú hlavne v systéme karosérie, tvoriacej hlavnú štruktúru karosérie v bielej farbe (BIW) a nachádzajú sa aj v niektorých podvozkoch a funkčných držiakoch.

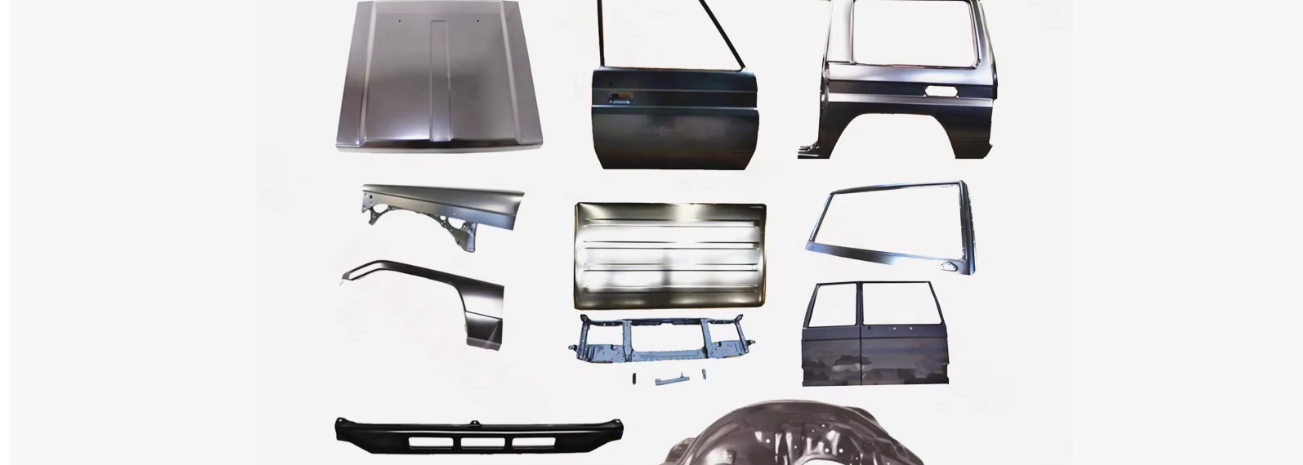

(2) Hlavné typy automobilových lisovacích dielov
Podľa ich rôznych funkcií vo vozidle možno automobilové lisovacie diely vo všeobecnosti rozdeliť do nasledujúcich kategórií:
Štrukturálne lisovacie diely
Konštrukčné diely sú najkritickejšou kategóriou automobilových lisovacích dielov, ktoré znášajú hlavne zaťaženie vozidla a energiu kolízie. Napríklad predné a zadné pozdĺžne nosníky, priečne nosníky, prahové nosníky, A/B/C stĺpiky atď. Tieto diely priamo určujú tuhosť, pevnosť a bezpečnosť karosérie vozidla a zohrávajú kľúčovú úlohu pri ochrane priestoru pre cestujúcich pri nehode.

Zakryté lisovacie diely
Krycie diely sa nachádzajú hlavne na vonkajšej strane karosérie. Majú nielen štýlovú a estetickú funkciu, ale majú aj určitú štrukturálnu pevnosť. Bežné krycie diely zahŕňajú vonkajšie panely dverí, kapoty, zadné výklopné dvere, blatníky atď. Takéto lisované diely vyžadujú extrémne vysokú kvalitu povrchu a presnosť tvarovania, pričom zároveň spĺňajú požiadavky na ochranu chodcov a nízku hmotnosť.

Výstužné a funkčné lisovacie diely
Takéto časti sa zvyčajne používajú na lokálne vystuženie alebo funkčnú podporu, ako sú napríklad dverné protikolízne nosníky, výstužné dosky, konzoly, montážne konzoly atď. Hoci nie sú veľké, zohrávajú významnú úlohu pri zlepšovaní miestnej pevnosti, stability a bezpečnosti.

(3) Výrobný proces automobilových lisovacích dielov
Výroba automobilových lisovacích dielov zvyčajne začína oceľovými plechmi a postupne sa formuje viacerými procesmi.
Prvým je príprava materiálu, výber dosiek rôznych hrúbok a úrovní pevnosti podľa účelu dielu. Potom vstúpte do procesu razenia, kde sa vysekávanie, kreslenie, dierovanie, obrubovanie a ďalšie operácie dokončujú pomocou razidiel a foriem. Komplexné diely často vyžadujú nepretržité spracovanie viacerých foriem, aby sa zabezpečila tvarová a rozmerová presnosť. Nakoniec sa vykoná tvarovanie a kontrola, aby sa zabezpečilo, že diely spĺňajú montážne a bezpečnostné požiadavky.

Tento proces má extrémne vysoké požiadavky na vybavenie, dizajn foriem a riadenie procesu. Ide o prepojenie s vysokým technickým obsahom a úrovňou investícií do výroby automobilov.

(4) Dôležitá úloha automobilových lisovacích dielov
Vytvorte kostru štruktúry tela
Automobilové lisovacie diely sú spojené zváraním, nitovaním atď., aby vytvorili kompletný konštrukčný rám karosérie, ktorý poskytuje pevný základ pre celé vozidlo. Stabilita konštrukcie karosérie vozidla priamo ovplyvňuje ovládateľnosť vozidla, bezpečnosť a životnosť.

Stanovte výkon pasívnej bezpečnosti
Pri kolíznej nehode vylisované konštrukčné diely absorbujú energiu nárazu prostredníctvom primeranej deformácie a zabránia nárazovej sile, aby priamo prenikla do priestoru pre cestujúcich. Oblasť karosérie pohlcujúca energiu a ochranná konštrukcia priestoru pre cestujúcich sú takmer úplne zložené z lisovaných častí.

Ovplyvňuje kvalitu vozidla a presnosť montáže
Presnosť rozmerov lisovaných dielov určuje konzistenciu montáže karosérie. Ak je presnosť razenia nedostatočná, ľahko to povedie k problémom, ako sú nerovnomerné medzery dverí, abnormálny hluk a zlé tesnenie, čo ovplyvní kvalitu celého vozidla.

2. Prečo automobilové lisovacie diely určujú pevnosť karosérie?

Pri hodnotení, či je auto „silné“ a „bezpečné“, sa ľudia zvyčajne zameriavajú na hlavný ukazovateľ sily tela. To, čo skutočne určuje pevnosť karosérie auta, nie je to, či zvonku vyzerá hrubá alebo ťažká, ale veľké množstvo vylisovaných automobilových dielov ukrytých vo vnútri karosérie. Výberom materiálu, konštrukčným návrhom a presnosťou výroby spoločne budujú nosný systém a bezpečnostný rám celého vozidla, čím v podstate určujú pevnosť karosérie vozidla.

(1) Čo je podstatou sily tela?
Pevnosť karosérie nie je ekvivalentná „hrúbke oceľového plechu“, ale vzťahuje sa na schopnosť karosérie odolávať deformácii a udržiavať štrukturálnu integritu, keď je vystavená vonkajším silám, čo sa odráža najmä v troch aspektoch:

Celková tuhosť: karoséria si zachováva tvarovú stálosť počas jazdy, riadenia a nerovností;

Miestna sila: kľúčové časti vydržia koncentrované zaťaženie;

Nárazový výkon: absorbuje energiu riadenou deformáciou pri nehode a chráni priestor pre cestujúcich.

Tieto tri body sú takmer všetky realizované výliskami karosérie.

(2) Lisovacie diely tvoria "mechanickú kostru" karosérie vozidla
Autá sa nevyrábajú z jedného kusu ocele, ale zo stoviek či dokonca tisícov lisovaných dielov spojených dohromady. Tieto časti nie sú náhodne spojené, ale sú vedecky usporiadané tak, aby tvorili mechanickú štruktúru podobnú „ľudskej kostre“.

Napríklad predné a zadné pozdĺžne nosníky sú zodpovedné za odolávanie a prenášanie síl čelného a zadného nárazu; stĺpiky A, B a C podopierajú strechu a chránia bočnú bezpečnosť; prahové nosníky a priečne nosníky zvyšujú pevnosť dna. Je to rozumná kombinácia týchto lisovaných konštrukčných dielov, ktorá vytvára kompletnú nosnú dráhu, ktorá umožňuje rozložiť a spotrebovať vonkajšie sily, čím sa výrazne zlepší pevnosť karosérie vozidla.

(3) Vlastnosti materiálu určujú hornú hranicu pevnosti
Výber materiálu automobilových lisovacích dielov priamo určuje „strop“ pevnosti karosérie. Použitie kovových plechov rôznych úrovní pevnosti v rôznych častiach je základným princípom moderného dizajnu karosérií automobilov.

Oceľ s vysokou pevnosťou a oceľ s ultra vysokou pevnosťou sa široko používajú v kľúčových konštrukčných častiach, ako sú pozdĺžne nosníky a stĺpy, ktoré môžu výrazne zlepšiť odolnosť proti deformácii bez zvýšenia hmotnosti; obyčajná oceľ sa používa na vonkajšie krycie časti, pričom sa zohľadňuje tvárnosť a kvalita vzhľadu. Niektoré modely tiež zavádzajú hliníkovú zliatinu do lisovaných častí, aby sa dosiahla rovnováha medzi nízkou hmotnosťou a pevnosťou.

Ak je materiálové vlastnosti lisovaných dielov nedostatočné, aj keď je konštrukčný návrh primeraný, pevnosť karosérie vozidla bude ťažké splniť bezpečnostné požiadavky.

(4) Štrukturálny tvar je dôležitejší ako „hrúbka“
Najväčšou výhodou procesu razenia je, že dokáže spracovať ploché plechy do zložitých trojrozmerných štruktúr. Vďaka konštrukciám, ako sú výstužné rebrá, ohýbané okraje a uzavreté časti, môžu mať tenké oceľové platne tiež extrémne vysokú pevnosť.

Napríklad prahové nosníky a stĺpy často využívajú uzavreté alebo viacdutinové konštrukcie a ich odolnosť proti ohybu a krúteniu je oveľa vyššia ako u jednoduchých plochých dosiek. Táto myšlienka „vystuženia na základe tvaru“ umožňuje vozidlu dosiahnuť vysokú úroveň pevnosti karosérie pri kontrole hmotnosti, a to všetko závisí od konštrukčných schopností lisovaných dielov.

(5) Presnosť lisovania ovplyvňuje celkovú pevnosť
Pevnosť karosérie závisí nielen od výkonu jednotlivých dielov, ale aj od celkovej konzistencie všetkých lisovaných dielov po montáži. Ak je presnosť lisovania nedostatočná, povedie to k zlému lícovaniu dielov, zníženej kvalite zvárania, nerovnomernému rozloženiu konštrukčného napätia a v konečnom dôsledku k oslabeniu pevnosti celého vozidla.

Vysoko presné lisovacie diely môžu zabezpečiť presné umiestnenie spájkovaných spojov a pevné spojenie, vďaka čomu každý konštrukčný diel skutočne tvorí jeden celok. To je dôvod, prečo majú špičkové automobilky extrémne vysoké požiadavky na lisovacie procesy a presnosť foriem.

(6) "Kontrolovateľná deformácia" pri kolízii závisí od konštrukcie razenia
Karoséria, ktorá je skutočne bezpečná a má vynikajúcu pevnosť, nezostane úplne zdeformovaná, ale pri náraze sa deformuje krok za krokom podľa navrhnutej dráhy. Lisovacie diely môžu presne riadiť postupnosť deformácií prostredníctvom lokálneho stenčenia, spúšťacích otvorov, vrások atď.

Predné lisované časti majú prednosť, aby sa zrútili a absorbovali energiu, zatiaľ čo priestor pre cestujúcich si zachováva vysokú pevnosť bez deformácie. Táto „flexibilná a tuhá“ štruktúra karosérie stelesňuje vysokú pevnosť a bezpečnosť moderných automobilov.

(7) Záruka pevnosti počas údržby a používania
Pri opravách po nehode, ak sa vyrazené konštrukčné diely opravujú nepravidelne, sú zničené pôvodné materiálové vlastnosti a konštrukčná forma, a aj keď sa zdá, že vzhľad je obnovený ako predtým, pevnosť karosérie vozidla sa môže výrazne znížiť. Automobilové spoločnosti preto zvyčajne vyžadujú, aby sa konštrukčné diely na lisovanie kľúčov museli vymeniť namiesto jednoduchého natiahnutia a opravy.
To tiež zboku ukazuje, že samotné lisovacie diely automobilov sú hlavným nositeľom pevnosti karosérie.

Dôvodom, prečo automobilové lisovacie diely môžu určiť pevnosť karosérie vozidla, je to, že vytvárajú mechanickú kostru a bezpečnostný systém celého vozidla z viacerých úrovní, ako je materiál, štruktúra, presnosť a spôsoby pripojenia. Či je karoséria auta pevná alebo nie, nezávisí od toho, či sú použité materiály pevné alebo nie, ale od toho, či sú lisované diely vedecky navrhnuté, precízne vyrobené a primerane rozmiestnené. Dá sa povedať, že práve tieto neviditeľné, ale rozhodujúce automobilové lisovacie diely skutočne určujú bezpečnosť a kvalitu auta.

Výhody automobilových lisovacích dielov:

3. Ako udržiavať automobilové lisovacie diely

Automobilové lisovacie diely sú široko používané v konštrukciách karosérií a vonkajších krytoch a sú základom pre pevnosť, bezpečnosť a odolnosť celého vozidla. Hoci väčšina lisovaných dielov nie je pri bežnom používaní ľahko viditeľná, ich stav priamo ovplyvní bezpečnostný výkon a životnosť vozidla. Preto má vedecká a rozumná údržba automobilových lisovacích dielov veľký význam pre predĺženie životnosti vozidla a zaistenie bezpečnosti jazdy.

(1) Správne pochopiť význam údržby automobilových lisovacích dielov
Automobilové lisovacie diely sú hlavne lisované a tvarované z oceľových plechov alebo hliníkových plechov. Sú náchylné na koróziu, únavu alebo deformáciu pri dlhodobom pôsobení vzduchu, vlhkosti, soli a nečistôt z vozovky. Ak údržba nie je na mieste, ovplyvní to prinajmenšom vzhľad a montáž a oslabí sa štrukturálna pevnosť karosérie a v najhoršom prípade sa zníži bezpečnosť pri zrážke. Údržba lisovaných dielov preto nie je „voliteľná“, ale je dôležitou súčasťou údržby karosérie.

(2) Vykonajte antikoróznu a antikoróznu údržbu
Antikorózna a antikorózna ochrana sú hlavnými úlohami pri údržbe automobilových lisovacích dielov. Dvere, konštrukčné diely podvozku, blatníky, prahové nosníky a iné diely sú najviac náchylné na eróziu dažďom, sedimentmi a topiacimi sa látkami.

Vozidlá by sa pri každodennom používaní mali pravidelne čistiť, najmä po daždi alebo snehu, aby sa rýchlo odstránili nečistoty usadené na karosérii a podvozku. Na lisovanie krycích častí, ktoré majú poškodený alebo poškriabaný lak, by sa mali čo najskôr prelakovať, aby sa zabránilo šíreniu hrdze spôsobenej odkrytým kovom. U podvozku a skrytých konštrukčných dielov môžete pravidelne kontrolovať, či je pôvodný antikorózny náter neporušený, a v prípade potreby vykonať protikorózne spevnenie.

(3) Zabráňte zbytočnému poškodeniu lisovaných dielov vonkajšou silou
Hoci automobilové lisované diely majú určitú pevnosť, nie sú určené na časté nárazy alebo preťaženie. Pri každodennom používaní auta by ste sa mali snažiť vyhnúť podopieraniu auta, poškriabaniu obrubníka alebo nárazom tvrdých predmetov do dverí, nárazníka atď. Tieto vonkajšie sily môžu spôsobiť plastickú deformáciu lisovaných dielov. Aj keď sa povrch nezdá byť veľkým problémom, môže mať vplyv na vnútornú štrukturálnu pevnosť.

Pri nakladaní batožiny alebo nákladu by sa mali dodržiavať predpisy o zaťažení vozidla, aby nedochádzalo k dlhodobému nadmernému namáhaniu konštrukcie karosérie v dôsledku preťaženia, čo má za následok poškodenie únavou.

(4) Venujte pozornosť deformácii tela a montážnym abnormalitám
Keď sú razené diely zdeformované, často vykazujú abnormality počas montáže a používania. Dvere sa napríklad nezatvárajú hladko, medzery sú nerovnomerné, zvyšuje sa abnormálny hluk, znižuje sa tesnenie karosérie vozidla atď. Tieto javy môžu naznačovať, že lisované konštrukčné diely sa posunuli alebo zdeformovali.

Po zistení takýchto problémov by ste mali ísť včas na kontrolu do profesionálnej agentúry údržby, aby ste sa vyhli dlhodobému používaniu, ktoré spôsobí rozšírenie problému a ovplyvní bezpečnosť a pohodlie celého vozidla.

(5) Štandardizovať opravu a výmenu po nehodách
Po kolízii je obzvlášť dôležitý spôsob opravy lisovaných dielov. Pri lisovaní dielov súvisiacich s bezpečnosťou konštrukcie karosérie, ako sú pozdĺžne nosníky, stĺpy, prahové nosníky atď., by sa mali vymieňať striktne v súlade s pôvodnými štandardmi továrenskej údržby a nemali by sa opravovať jednoduchým naťahovaním alebo kladivom.

Nepravidelná oprava plechu môže zničiť pôvodnú pevnosť a vlastnosti materiálu pohlcujúce energiu a znemožniť tak účinnú ochranu vozidla pri sekundárnej nehode. Preto je výber organizácie údržby s kvalifikáciou a technickými možnosťami dôležitou zárukou pre zachovanie bezpečnosti lisovacích dielov.

(6) Venujte pozornosť kontrole tesniacich a drenážnych systémov
Vo vnútri mnohých automobilových lisovaných dielov, ako sú dvere, bočné panely a zadné výklopné dvere, sú dutiny. Tieto oblasti sú zvyčajne navrhnuté s drenážnymi otvormi na odvádzanie nahromadenej vody. Ak sú drenážne otvory zanesené nečistotami a vlhkosť zostáva dlhší čas, je ľahké spôsobiť vnútornú koróziu.

Pravidelná kontrola a čistenie drenážnych otvorov, aby bol odtok hladký, je účinný spôsob, ako zabrániť vnútornej korózii lisovaných dielov.

(7) Dobré návyky pri používaní a údržbe auta
Rozvíjanie dobrých návykov na auto je tiež dôležitým aspektom údržby automobilových lisovacích dielov. Vyhnite sa napríklad dlhodobému parkovaniu vozidiel v prostredí s vysokou vlhkosťou alebo vysoko korozívnym prostredím; skúste si vybrať parkoviská s dobrými podmienkami prístrešku; a vykonávať pravidelné kontroly a údržbu vozidla. Tieto zdanlivo jednoduché postupy môžu pomôcť predĺžiť životnosť lisovaných dielov.

Automobilové lisovacie diely sú základným základom konštrukcie karosérie a bezpečnosti a kvalita ich údržby priamo súvisí so spoľahlivosťou vozidla a bezpečnosťou jazdy. Posilnením antikoróznej a antikoróznej ochrany, predchádzaním vonkajším poškodeniam, štandardizáciou opráv pri nehodách a udržiavaním dobrých návykov pri používaní vozidla možno efektívne predĺžiť životnosť lisovaných dielov a vozidlo si môže udržať stabilný a bezpečný výkon počas celého životného cyklu. Vedecká údržba automobilových lisovacích dielov je dôležitou otázkou, ktorú by nemal ignorovať každý majiteľ auta a odborník.

Metódy údržby lisovacích dielov na autá:

4. Bežné chyby a riešenia lisovaných dielov

Lisované diely sú nepostrádateľným komponentom v modernej výrobe, široko používané v priemysle, ako je automobilový priemysel, domáce spotrebiče, elektronika a mechanické zariadenia. Procesy lisovania ponúkajú výhody, ako je vysoká efektívnosť výroby, vysoké využitie materiálu a dobrá rozmerová presnosť. V skutočnej výrobe sú však lisované diely náchylné na rôzne chyby. Ak sa neodhalí a nevyrieši rýchlo, môže to ovplyvniť nielen kvalitu produktu, ale aj zvýšiť výrobné náklady a mieru prepracovania.

(1) Prehľad bežných chýb lisovaných dielov
Medzi chyby, ktoré sa môžu vyskytnúť na lisovaných dieloch počas procesu lisovania, patria najmä: otrepy, skrútenie, praskliny, roztrhnutie, zvrásnenie, rozmerové odchýlky a povrchové škrabance. Väčšina týchto defektov súvisí s materiálovými vlastnosťami, dizajnom formy, procesnými parametrami a nesprávnou prevádzkou. Pochopenie ich príčin pomáha pri prijímaní účinných nápravných opatrení.

(2) Hlavné typy chýb a analýza príčin
1) Otrepy
Vzhľad:
Ostré výstupky alebo nepravidelné malé kúsky kovu na okrajoch lisovaného dielu.

Analýza príčin:
Opotrebenie reznej hrany formy alebo nerovnomerná vôľa.
Nedostatočná sila dierovania alebo nesprávna rýchlosť dierovania.
Vysoká tvrdosť materiálu alebo nerovnomerná hrúbka.

Riešenia:
Pravidelne kontrolujte a ostrite rezné hrany formy, aby ste zaistili rovnomernú vôľu.
Upravte tlak a rýchlosť dierovania, aby ste zabezpečili hladké rezanie materiálu.
Vyberte vhodné materiály alebo vykonajte predúpravu materiálu.

2) Deformácia a deformácia
Vzhľad:
Rovina lisovaného dielu je nerovnomerná, vykazuje ohyb, skrútenie hrán alebo lokálne výstupky.

Analýza príčin:
Nadmerné vnútorné napätie v materiáli alebo nerovnomerná hrúbka.
Nedostatočná podpora formy alebo nepresné umiestnenie.
Nadmerný tlak dierovania alebo príliš vysoká rýchlosť dierovania.

Riešenia:
Na zníženie vnútorného napätia v materiáli použite procesy žíhania alebo rovnania.
Optimalizujte dizajn formy, aby ste zvýšili podporu a presnosť polohovania.

Upravte tlak a rýchlosť, aby ste zabezpečili rovnomernú silu.

3) Trhliny
Vzhľad:
Na povrchu alebo okrajoch lisovaného dielu sa objavujú trhliny, niekedy siahajúce cez celú hrúbku.

Analýza príčin:
Nedostatočná plasticita materiálu alebo prítomnosť defektov.
Polomer ostrých rohov raznice je príliš malý, čo vedie k lokálnej koncentrácii napätia.
Nadmerná rýchlosť dierovania spôsobuje nadmerné naťahovanie materiálu. Riešenia:
Vyberte materiály s dobrou plasticitou a kontrolujte chyby materiálu.
Optimalizujte dizajn formy, zväčšite polomer zaoblenia a znížte koncentráciu napätia.
Upravte rýchlosť lisovania, aby ste zabránili nadmernému naťahovaniu materiálu.

4) Trhanie alebo zvrásnenie
Symptómy:
Na povrchu lisovaných dielov sa objavujú trhliny, záhyby alebo vrásky, ktoré ovplyvňujú vzhľad a výkon.

Analýza príčin:
Nedostatočné alebo nerovnomerné mazanie materiálu.
Vôľa formy je príliš malá, čo vedie k nerovnomernému namáhaniu materiálu.
Nerovnomerná hrúbka alebo tvrdosť materiálu, ktorá ľahko spôsobuje vrásky.

Riešenia:
Pre rovnomerné nanášanie používajte vysokokvalitné lubrikanty.
Skontrolujte vôľu formy a vhodne upravte veľkosť vôle.
Vyberte homogénne materiály av prípade potreby vykonajte tepelné spracovanie alebo korekciu.

5) Rozmerová odchýlka
Symptómy:
Rozmery lisovaných dielov presahujú tolerančný rozsah, čo sťažuje montáž.

Analýza príčin:
Neprimeraná konštrukcia formy alebo silné opotrebovanie formy.
Nestabilný tlak raziaceho stroja alebo nesprávna prevádzka.
Elastický odskok materiálu sa nezohľadňuje alebo parametre procesu lisovania nesúhlasia.

Riešenia:
Optimalizujte dizajn formy a pravidelne kontrolujte a opravujte formu.
Zabezpečte stabilný tlak lisovacieho stroja a prísne dodržiavajte prevádzkové postupy.
Zvážte odraz materiálu počas fázy návrhu a podľa toho upravte rozmery formy.

6) Povrchové škrabance alebo odreniny
Symptómy:
Na povrchu lisovaných dielov sa objavujú škrabance, odreniny alebo preliačiny, ktoré ovplyvňujú vzhľad.

Analýza príčin:
Drsný povrch formy alebo prítomnosť nečistôt.
Nesprávna manipulácia s materiálom, ktorá má za následok kolízie alebo trenie.
Nedostatočné mazanie, zvyšujúce sa trenie medzi materiálom a formou.

Riešenia:
Pravidelne lešte povrch formy a čistite nečistoty.
Zlepšite metódy manipulácie s materiálom, aby ste sa vyhli kolíziám.
Zabezpečte dostatočné a rovnomerné mazanie na zníženie trenia.

(3) Preventívne opatrenia proti chybám lisovacieho dielu
Výber a spracovanie materiálu
Kvalitné materiály sú základom pre znižovanie chýb pri lisovaní.
Na zníženie vnútorného napätia a zlepšenie plasticity materiálu použite procesy ako žíhanie, rovnanie alebo predbežné napínanie.

Dizajn a údržba foriem
Rozumne navrhnite uhol rezu formy, vôľu a polomer zaoblenia.
Formu pravidelne kontrolujte, prebrúste a premažte, aby ste predĺžili jej životnosť.

Optimalizácia parametrov procesu
Rozumne nastaviť lisovací tlak, rýchlosť a vôľu formy. Procesné úpravy sa vykonávajú pre diely z rôznych materiálov alebo hrúbok.

Štandardizované operácie
Operátori prísne dodržiavajú špecifikácie procesu a bezpečnostné postupy.
Operátori absolvujú pravidelné školenia na zlepšenie svojich technických zručností a schopností riešiť problémy.

Inšpekcia a kontrola kvality
Rozmerové, povrchové a výkonové kontroly sa vykonávajú na lisovaných dieloch.
Mechanizmus spätnej väzby defektov je vytvorený na rýchle prispôsobenie parametrov procesu a dizajnu formy.

Lisované diely sú široko používané v modernej výrobe, ale chyby, ako sú otrepy, skrútenie, praskliny, roztrhnutie, zvrásnenie, rozmerové odchýlky a povrchové škrabance sú počas výroby bežné. Tieto problémy často pramenia z vlastností materiálu, konštrukcie formy, procesných parametrov a nesprávnej prevádzky. Vedeckým výberom materiálov, optimalizáciou dizajnu foriem, racionálnym nastavením procesných parametrov, štandardizáciou prevádzkových postupov a zavedením komplexného systému kontroly a údržby možno efektívne znížiť chyby lisovaných dielov, zlepšiť kvalitu výrobkov a efektivitu výroby.

5. Často kladené otázky (FAQ) o automobilových lisovaných dieloch

V automobilovom priemysle sú lisované diely kritickými komponentmi vrátane panelov karosérie, konštrukčných dielov podvozku, panelov dverí a kapoty motora. Tieto diely zohrávajú dôležitú úlohu pri zabezpečovaní pevnosti, vzhľadu a bezpečnosti celého vozidla. Avšak v dôsledku procesu lisovania, ktorý zahŕňa materiály, formy, zariadenia a parametre procesu, často vznikajú rôzne problémy pri navrhovaní, výrobe a aplikácii automobilových lisovaných dielov.

(1) Čo sú to automobilové lisované diely?
Q1: Čo sú to automobilové lisované diely?
Automobilové lisované diely sú komponenty spracované z plechu do požadovaného tvaru lisovaním. Zahŕňajú najmä konštrukčné diely karosérie (ako je podvozok, priečniky), diely krytu karosérie (ako kapoty motora, dvere, blatníky) a bezpečnostné diely (ako napr. protinárazové nosníky). Lisované diely sú v automobilovej výrobe nenahraditeľné vďaka ich vysokej presnosti, vysokej účinnosti a vysokej pevnosti.

Q2: Aké sú hlavné materiály používané pre automobilové lisované diely?
Bežné materiály zahŕňajú nízkouhlíkovú oceľ, oceľ tvarovanú za tepla, vysokopevnostnú oceľ a hliníkové zliatiny. Pri výbere materiálov je potrebné zvážiť pevnosť, húževnatosť, odolnosť proti korózii a lisovací výkon dielu.

(2) Bežné chyby automobilových lisovaných dielov
Q3: Aké chyby sú bežné v lisovaných častiach automobilov?
Automobilové lisované diely môžu počas výrobného procesu vykazovať nasledujúce chyby:
Otrepy: Ostré alebo nepravidelné hrany na diele.
Deformovanie: Povrch dielu je nerovný alebo ohnutý.
Trhliny: Materiál sa láme pri lokálnom namáhaní.
Vrásky: Na povrchu dielu sa objavujú záhyby alebo vlnky.
Rozmerová odchýlka: Rozmery dielu presahujú konštrukčnú toleranciu.
Povrchové škrabance: Povrch materiálu je poškodený počas procesu lisovania.

Q4: Aké sú hlavné príčiny týchto porúch?
Chyby vyplývajú najmä z nasledujúcich aspektov:
Problémy s materiálom: Nerovnomerná hrúbka plechu, nadmerná tvrdosť alebo vnútorné napätie.
Nerozumný dizajn formy: Príliš malý polomer reznej hrany, nerovnomerná vôľa, nedostatočná podpora.
Nesprávne parametre procesu: Neprimeraná rýchlosť lisovania, tlak a mazanie.
Neštandardná prevádzka: Nedostatočné skúsenosti operátora alebo nesprávna údržba zariadenia.

(3) Ako zabrániť chybám v automobilových lisovaných dieloch?

Q5: Dá sa zabrániť chybám v automobilových lisovacích častiach?
Áno, pomocou vedeckého výberu materiálu, optimalizácie dizajnu formy, riadenia parametrov procesu a štandardizácie operácií je možné efektívne znížiť mieru defektov.

Q6: Ako veľmi ovplyvňuje dizajn formy kvalitu lisovaných dielov?
Forma je základným nástrojom pri výrobe lisovaných dielov. Rozumný dizajn formy môže:
Znížte koncentráciu napätia, zabráňte vzniku trhlín a deformácií.
Optimalizujte rezné hrany a vôle, obmedzte otrepy.
Poskytnite jednotnú podporu a zabráňte vráskam.

Q7: Ako optimalizovať parametre procesu lisovania?
Rýchlosť lisovania: Príliš rýchle môže viesť k prasklinám, zatiaľ čo príliš pomalé môže znížiť efektivitu výroby.
Lisovací tlak: Je potrebné upraviť podľa hrúbky a tvrdosti materiálu.
Riadenie mazania: Používajte vysokokvalitné mazivá na zabezpečenie hladkého kontaktu medzi materiálom a formou.

(4) Výber materiálu pre automobilové lisovacie diely
Q8: Ako rôzne materiály ovplyvňujú výkon lisovaných dielov?
Nízkouhlíková oceľ: Dobrá lisovateľnosť, nízka cena, ale nižšia pevnosť.
Vysokopevnostná oceľ (HSS): Vysoká pevnosť, vhodná na bezpečnostné diely, ale ťažšie lisovateľná.
Pokročilá vysokopevnostná oceľ (AHSS): Vhodné pre zložité tvary a požiadavky na vysokú pevnosť, vyžadujúce procesy lisovania za tepla.
Hliníková zliatina: Uprednostňuje sa pre ľahké diely, ale náchylné na pokrčenie a problémy s pružením.

Q9: Ako ovplyvňuje trend odľahčovania automobilov výber materiálu?
S požiadavkami na nové energetické vozidlá a úsporu energie a ochranu životného prostredia sa čoraz viac rozširuje použitie hliníkových zliatin, horčíkových zliatin a vysokopevnostných ocelí. Odľahčenie materiálu môže znížiť telesnú hmotnosť a zlepšiť palivovú účinnosť, ale kladie vyššie nároky na proces lisovania, čo si vyžaduje optimalizáciu foriem a parametrov procesu.

(5) Kontrola a kontrola kvality automobilových lisovaných dielov
Q10: Ako skontrolovať kvalitu automobilových lisovacích dielov?
Bežné metódy zahŕňajú:
Rozmerová kontrola: Použitie súradnicového meracieho stroja (CMM) alebo laserového skenovania na meranie rozmerov dielu.
Kontrola povrchu: Vizuálna kontrola alebo optická kontrola na zistenie defektov, ako sú škrabance a vrásky.
Testovanie mechanických vlastností: Testy ťahu, nárazu a tvrdosti, aby sa zabezpečilo, že pevnosť dielu spĺňa požiadavky.

Q11: Ako zabezpečiť konzistentnú kvalitu sériovo vyrábaných dielov?
Prísne kontrolujte šarže materiálu a rovnomernosť hrúbky.
Pravidelne kontrolujte stav formy a okamžite ju opravujte a udržiavajte. Stanovte štandardizované parametre procesu, aby ste zabezpečili konzistentnú rýchlosť lisovania, tlak a mazanie.
Zaviesť automatické kontrolné zariadenie na rýchle zistenie a odstránenie chybných dielov.

(6) Trendy v spracovaní automobilových lisovacích dielov
Q12: Aké sú budúce vývojové trendy pre automobilové lisovacie diely?
Vysoká pevnosť a nízka hmotnosť: Vysoko pevná oceľ, hliníkové zliatiny a kompozitné materiály budú široko používané.
Presnosť a inteligencia: Dizajn formy v kombinácii so simuláciou CAE, inteligentné raziace zariadenie na zlepšenie presnosti a konzistencie.
Automatizovaná výroba: Nakladanie a vykladanie robotov, automatická kontrola a spätná väzba údajov na zlepšenie efektivity a kvality.
Ochrana životného prostredia a úspora energie: Optimalizácia mazacích systémov a zníženie plytvania materiálom na dosiahnutie ekologickej výroby.

Q13: Je dôležitá údržba a údržba automobilových lisovacích dielov?
Veľmi dôležité. Opotrebenie formy, poruchy lisovacieho zariadenia alebo nedostatočné mazanie priamo ovplyvnia kvalitu dielu. Pravidelná údržba môže znížiť chybovosť, predĺžiť životnosť formy a zabezpečiť stabilitu výroby.

Automobilové lisovacie diely sú nepostrádateľnými základnými komponentmi pri výrobe vozidiel a ich kvalita priamo ovplyvňuje výkon, bezpečnosť a vzhľad vozidla. Bežné problémy zahŕňajú otrepy, deformácie, praskliny, vrásky, rozmerové odchýlky a povrchové škrabance. Tieto problémy sa väčšinou týkajú materiálových vlastností, konštrukcie formy, procesných parametrov a prevádzkových postupov. Prostredníctvom vedeckého výberu materiálu, optimalizovaného dizajnu foriem, primeranej kontroly procesných parametrov, štandardizovaných operácií a zavedenia komplexného kontrolného systému je možné efektívne znížiť chybovosť a zlepšiť kvalitu dielov a efektivitu výroby.

Ako sa automobilový priemysel vyvíja smerom k ľahkej, vysokopevnostnej a inteligentnej výrobe, technické požiadavky na automobilové lisovacie diely sú čoraz vyššie. Spoločnosti sa musia neustále zameriavať na nové materiály, nové procesy a inteligentné výrobné technológie, aby zabezpečili, že lisované diely budú spĺňať bezpečnostné a estetické požiadavky a zároveň dosiahnuť vysokú efektívnosť a nízkonákladovú výrobu.
